環型變壓器的鐵芯知識和成本節省
返回列表來源：www.nuangong.cn 發布日期：2014-11-03 16:01 | 分享 加入收藏關注：-

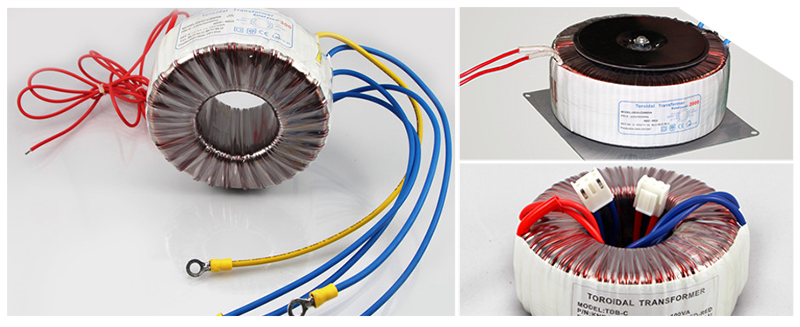

環型變壓器的鐵芯采用晶粒取向硅鋼帶卷繞而成。“晶粒取向”是指硅鋼帶在扎制時，沿導磁率方向剪切成帶料，使硅鋼帶的導磁率出現橫向和順向的差異，使得鐵芯的磁通密度更高。
采用這種工藝卷繞而成的鐵芯，性能更優越。與傳統的EI型變壓器相比，環型變壓器具有體積小、漏磁小、效率高、內阻小、反應快的優點。由于鐵芯的磁通密度高，所以鐵芯的截面積可大為減小，也就使得變壓器的體積大大縮小。
同時，環型變壓器采用環形穿繞的方法穿繞線圈，充分地利用了空間，使線圈的用線量也大為減小。普通變壓器的初級與次級繞組每匝導線長度可相差達3倍，用線較多，成本較大，內阻也較大。而環型變壓器的初次級繞組導線長度相差不大，有效地減少用線量，不僅節省了銅線，更重要的是減小了變壓器的內阻，提高變壓器效率。
環型變壓器與相同功率的普通變壓器相比，體積和重量可減小25-30%，而效率卻達到90%以上(普通變壓器一般在80%左右)。
