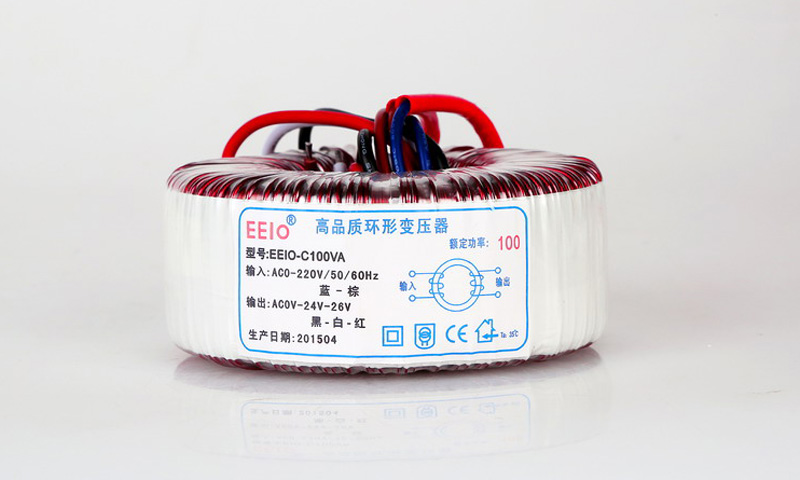

環形變壓器的線徑大小是由變壓器的電流大小來確定，倘若變壓器的電流過大或線徑過細都是會導致變壓器溫升過快，致使其過熱甚至燒毀。

既然變壓器的線徑是由電流來決定的，那么要求線徑的話就必須求出繞組電流的大小，電流公式：I=P/U

(線徑計算公式：D=1.13*√(I/電流密度)

環形變壓器其結構有別于其它變壓器，環形變壓器線圈導線的電流密度為㎡=1.5~8.0A，其中5.0-8.0必須是有強制散熱措施才可用，如風冷、油冷、散熱片，除非是成本受限制，那怕有強制措施也一般不建議取6.0以上。環形變壓器一般在自然散熱情況下，因鋁線內阻比銅線要大，鋁線取值1.5-3.2A，實際鋁線應用中，一般取值1.5-2.5較多，個別情況為控制成本忽略溫升取值2.5-3.2。環形變壓器在自然散熱情況下銅線取值2.5A-5A，實際應用中，個別環形變壓器為控制成本，取值4.0-5.0，除非成本受限，一般不建議環形變壓器取4.0以上。2000W以下環形變壓器取值3.2-4.0較為常見，5000W以上環形變壓器建議取值2.5-3.2。特殊情況下，如環境惡劣、密封環境或散熱不佳、電網輸入電壓波動大、實際負載負載因數低等情況下，2000W以下環形變壓器也可以取2.5-3.2A，對應價格會比較高。

舉個例子來說可能更好理解些：如果電流密度取值3.5，一個功率為100W的環形變壓器，初級電壓為220V，次級電壓為12V，那么變壓器的初級線徑計算如下：

初級電流I=P/U=100W/220V≈0.455A

初級線徑D=1.13*√(0.455A/3.5A)=0.4mm

同樣的也可以計算出次級電流為8.33A，次級線徑為1.74mm
