環形變壓器上的CH5.08端子如何區分？
返回列表來源：圣元變壓器 發布日期：2017-03-31 17:56 | 分享 加入收藏關注：-

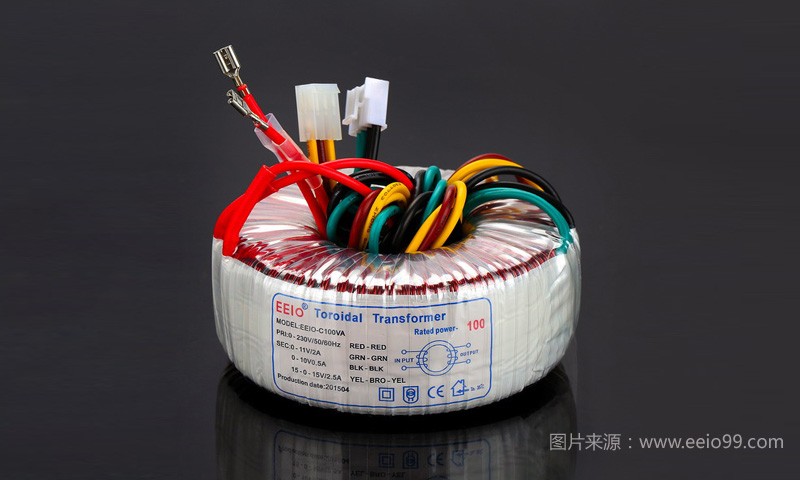

說起環形變壓器上的CH5.08接線端子，可能很多人會和CH3.96端子混淆不清，其實這兩種端子并沒有多大的區別，更多的是相同點。

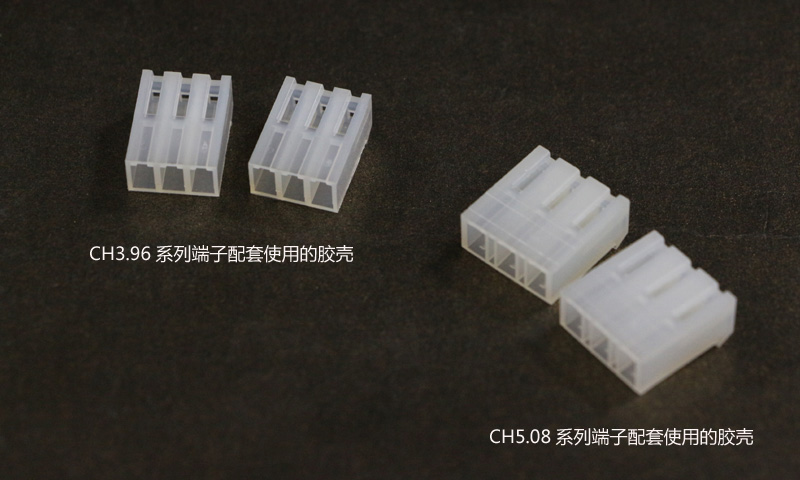

CH5.08與CH3.96系列端子的金屬端子完全相同(類似“V”形，與掛鉤相似)，其區別在于端子所配套使用的膠殼中心孔距不同。看下面這張圖片更一目了然：CH3.96系列端子所配套使用的膠殼中心孔距為3.96mm，而CH5.08系列端子則是5.08mm，腳距更大。
再者，CH5.08系列端子其腳與腳之間的安全距離較寬，一般不采用空位方式接線。
其他的點與CH3.96系列端子相比并沒有區別：所配套使用的膠殼顏色都是呈半透明色，端子耐流大小同樣是控制在4A-6A以內，所卡引線尾端剝皮長度同為5-6mm。
同樣的CH5.08系列端子其規格從2P至20P，在變壓器上常見有2P、3P、4P(P也可用Y來表示)。
