環型變壓器上VH3.96端子與CH3.96端子的相同點
返回列表來源：圣元變壓器 發布日期：2017-03-28 17:43 | 分享 加入收藏關注：-

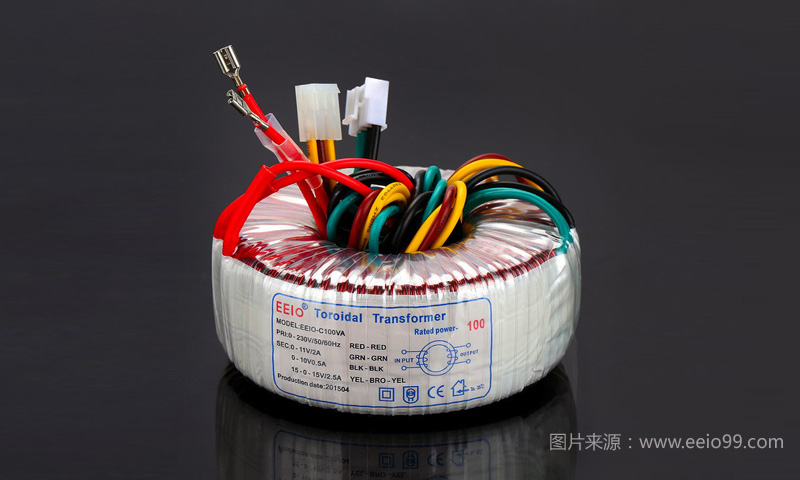

為方便接線，環型變壓器上卡VH3.96系列端子、CH39.6系列端子，看著僅僅是兩個字母之間的差別，有什么共同點呢?圣元電器為您詳細解說。
1、電流要求——VH3.96系列端子與CH3.96系列端子其能承受的最大電流為6A，一般建議控制在4A以內。
2、引線要求——VH3.96系列端子與CH3.96系列端子常用于UL1015-18號、UL1015-16號、UL1672-18號和UL1672-16號引線，一般不建議用于14號和20號
特別提醒——VH3.96系列端子與CH3.96系列端子在卡20號線時，因引線大小，易出現卡不牢致脫落，在卡14號線時，因引線太大，易出現卡不住的情況。
3、VH3.96端子與CH3.96端子所配套適用的膠殼空位中心距為3.96mm。
4、VH39.6系列端子和CH3.96系列端子兩者的規格從2P至20P，變壓器上常見的有2P、3P、4P(P也可用Y來表示)
另外當VH3.96系列端子和CH3.96系列端子用于高電壓的變壓器時，如380V會采用VH3.96-3P和CH3.96-3P中間一位空開，不插入端子。這樣做的目的是讓端子的1、3腳位的端子之間的安全距離更遠些，同時也方便接線。
下一篇：環型變壓器上的VH3.96端子與CH3.96端子有什么不同？ 上一篇：環型變壓器之端子如何辨識——XH2.54系列端子
