環型變壓器線徑粗細與電流的關聯
返回列表來源：圣元變壓器 發布日期：2016-12-05 21:31 | 分享 加入收藏關注：-

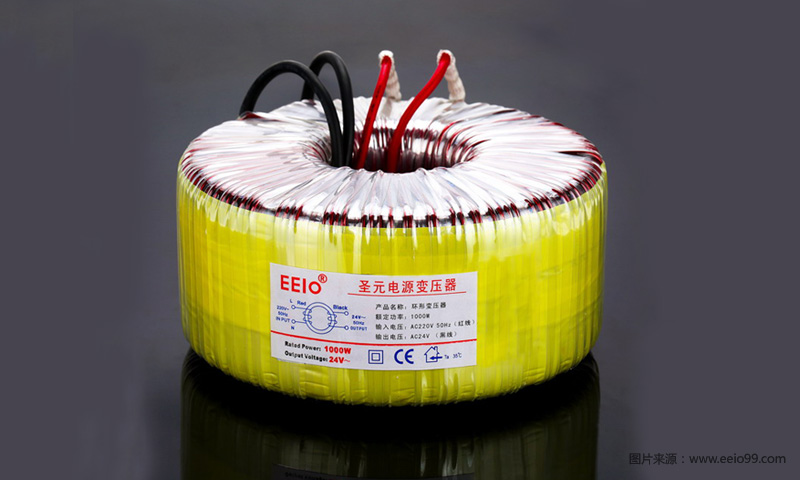

以一個1000W 220V轉24V環型變壓器為例。變壓器輸入端接的是220V電壓，可選用銅線線徑卻很細，但在24V電壓的輸出端選用的銅線線徑卻很粗，那么很多人可能會有這樣的疑問，為什么輸入端電壓高的不用粗線，反倒是輸出端電壓低的要用粗線?中山圣元變壓器為你解答疑惑：
選用線徑粗細由變壓器的負載電流來決定。在功率不變的前提下，由I=P/U,得出該變壓器220V輸入端的電流為4.55A，24V輸出端的電流為41.67A;這樣計算明顯的可以看出24V輸出端的電流要大很多，這就是為何其選用的線徑粗的原因所在，主要是考慮到銅線的耐流承受能力，線徑越粗，負載電流能力也就更強。
同規格的環型變壓器，繞線匝數越多一般能承載的電壓越高，對應的負載電流越小。當變壓器帶有負載運行時，次級線圈電流的變化，會引起初級線圈電流相應的變化。根據磁勢平衡原理推導出，初次級線圈的電流和線圈匝數成反比，匝數多的一邊電流就小，匝數少的一邊電流就大，如下公式：
初級線圈電流/次級線圈電流=次級線圈匝數/初級線圈匝數
