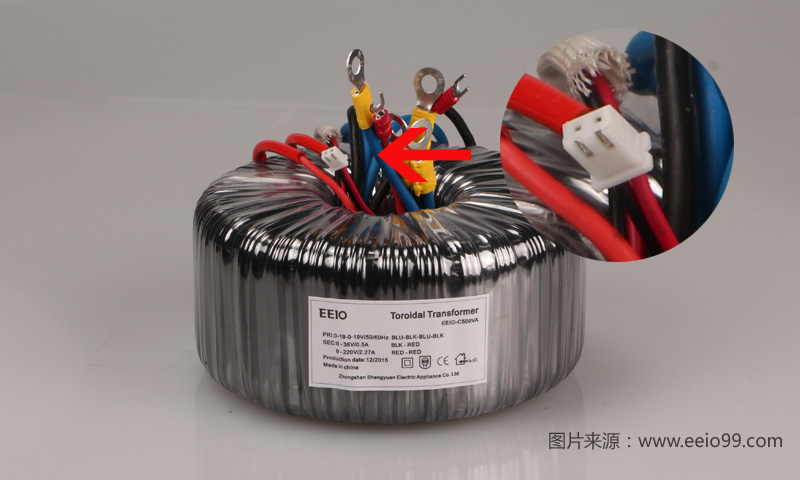

上文《環型都會用哪些端子》一文中簡單介紹了變壓器所用到的端子類型，今天小編為您詳細講解環型變壓器引線上的XH2.54系列端子如何辨識，下面幾招讓你分分鐘學會!

A、外觀及顏色

XH2.54系列端子頭部偏圓形，配套使用的膠殼呈奶白色，膠殼孔位中心距為2.54mm

B、適用引線大小

XH2.54系列端子一般適用于UL1007引線(引線較細)，常用的事UL1007-22號、24號引線，26號引線較少用;較大可卡UL1007-20號線，18號線卡不了

C、適用電流大小

實際在變壓器中的應用，XH2.5系列端子一般用于電流小雨1A的繞組，能承受的較大電流不能超過2A，建議在1A以內。

D、型號類別

XH2.54系列端子根據變壓器引線位數多少來決定，會有XH2.54-2P、3P、4P……20P(P也會用Y來表示)這幾種型號，變壓器上較常見的有2P、3P、4P

E、安裝使用小常識

當XH2.54系列端子用于高電壓時，如220V電壓會采用XH2.54-3P的膠殼，其目的是中間一位空開，不插入端子讓1、3腳位的端子之間的安全距離更遠些，另外也可以方便接線(3P相對2P而言體積大，受力更大，安裝時會更方便也牢固些)
