圣元電器解說環形變壓器的結構與性能
返回列表來源:http://www.nuangong.cn 發布日期:2015-05-25 12:51 | 分享 加入收藏關注:-

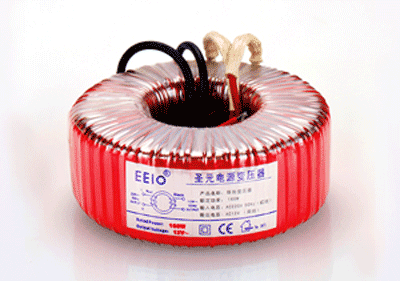

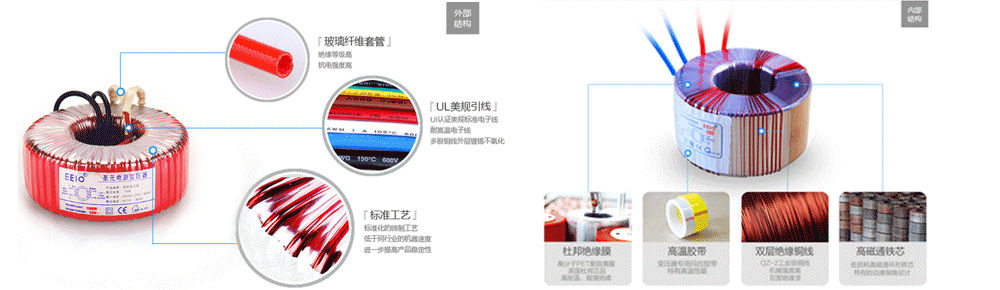

環形變壓器有著體積小、噪音低、發熱量少、轉換效率高等優點,已越來越多地應用于工業自動化設備、儀器儀表、石油化工、醫療衛生、農業生產、機械加工、科研、軍工、家用電器等。環形變壓器特別是在步進電機電源的應用方 面,表現出優良性能,遠遠超越了U型、E型變壓器的性能。下面圣元電器給您介紹環形變壓器的結構與性能。 環形變壓器的結構、性能 人們發現使用環形鐵芯所繞制的線圈渦流損耗(鐵損)最小,便將變壓器的鐵芯加工為環形。環形變壓器的鐵心,采用厚度為0.35mm以下冷軋硅鋼片, 無縫地卷制成形。將線圈均勻地繞在鐵心上,線圈產生的磁力線方向與鐵心磁路幾乎完全重合,實現了交流電通過線圈所產生渦流損耗最小。比U型、E型變壓器的 鐵心損耗減少50%以上,由此提高了變壓或者隔離的轉換效率。 |
環形變壓器的鐵心可以加工到無氣隙的程度,疊裝系數可高達95%以上,鐵心磁導率可取1.5~1.8T(疊片式鐵心只能取1.2T左右或更低),因此環形變壓器的電轉換效率能夠達到95%以上。環形變壓器鐵心的無氣息結構,能夠使空載電流非常小,長期通電情況下沒有發熱現象。
環形變壓器的長寬高所占用的空間為圓柱體結構,其體積要比U型E型減少一半左右。環形變壓器.鐵心沒有氣隙,繞組均勻地繞在環形的鐵心上,磁循 環結構幾乎在一個封閉的空間中,實現了漏磁小,電磁輻射弱,抵抗外部磁干擾能力強,無需加屏蔽層,安裝在各種復雜結構的電子設備上,不會產生任何電磁干擾。
由于鐵心沒有氣隙,磁導率高,沒有物理結構的震動噪音。即使在大電流,高負載運行環境中,人的聽覺是無法感覺到有噪音的環形變壓器加載運行時,自身溫度很低。通常其鐵損可以做到小于1W/kg左右,特別適用于散熱空間狹小的儀器中。
環形變壓器功率通常是根據它的直徑和高度來確定的,功率越高,體積和重量相應增加。各種功率規格,各種輸入輸出電壓的配置非常靈活,加工裝備簡單,快捷。
環形變壓器滿載運行溫升僅為40℃,能夠允許短時超載運行。初次級繞組間采用B級(130℃)的聚酯薄膜絕緣,能經受交流4000V,1分鐘的耐壓試驗。
事實上在選配環形變壓器,圣元電器建議要根據負載的電壓、電流使用情況,來決定選取環形變壓器的功率。在更多工作環境中,環形變壓器結構設計是可改變的,確認電壓電流的參數,圣元電器可以為您定制適合您的環形變壓器。
