知識普及：環型變壓器上的TJC帶鎖端子
返回列表來源：圣元變壓器 發布日期：2017-05-12 17:21 | 分享 加入收藏關注：-

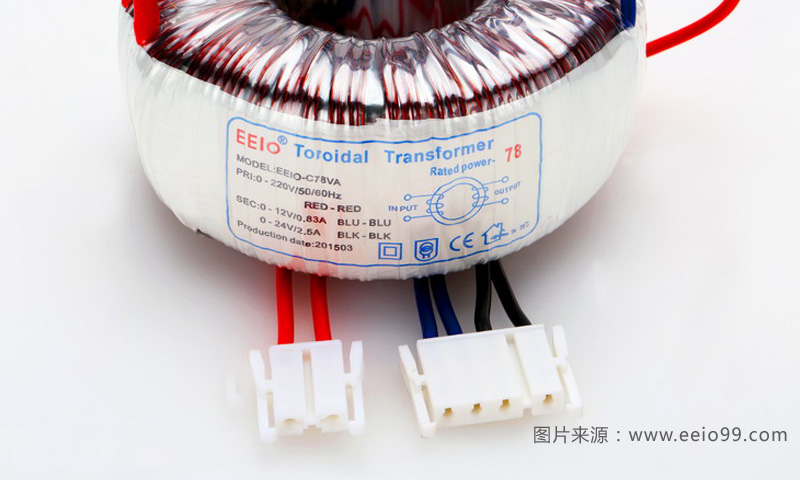

環型變壓器經常會用到TJC帶鎖型的端子，也叫HX75005端子，匹配HX型條形連接器來使用，達到方便接線的效果。
下面簡單介紹一下TJC帶鎖端子適用的一些要求
1、適用常用于美規26號—20號引線，
2、適用的溫度范圍在-25℃～85℃
3、適用的額定電壓為250V的直流電和交流電，其允許通過的較大額定電流為5A。
4、該端子允許通過的接觸電阻≤0.01Ω，絕緣電阻≥1000mΩ
5、該端子的耐壓要求：允許一分鐘內通過1500V的交流電
6、該端子匹配使用的HX型條形連接器其規格從2P至6P，變壓器上常見的有2P、4P(P也可用Y來表示)
另：HX25402端子和HX75005端子形狀結構相近，但端子的尺寸和端子所匹配適用的膠殼結構不同。
